Độ phẳng sàn kho: FM2, FF và FL thực sự có nghĩa là gì

Độ phẳng thuộc về tấm sàn, không phải lớp phủ

Độ phẳng sàn được ấn định vào ngày đổ và hoàn thiện bê tông. Nó mô tả bề mặt tấm sàn sai lệch bao nhiêu so với một mặt phẳng thực, và nó là một hàm của công đoạn đổ, kỹ thuật cán phẳng, hoàn thiện và bảo dưỡng tấm sàn đó. Một lớp phủ nhựa resin mỏng đến trung bình thi công sau này chỉ dày vài trăm micron đến vài milimét; nó đi theo biên dạng của bất cứ thứ gì nó được đặt lên và do đó không tạo ra độ phẳng ở nơi tấm sàn thiếu độ phẳng, cũng không khắc phục được một tấm sàn được đặt ngoài dung sai.

Đây là điểm quan trọng nhất đối với bất kỳ ai viết một thông số kỹ thuật sàn. Nếu sàn hoàn thiện phải đạt một cấp độ phẳng, thì yêu cầu đó là trách nhiệm của bên đặt và hoàn thiện tấm sàn, và nó phải được khảo sát trên tấm sàn trước khi bàn đến bất kỳ lớp phủ nào. Coi độ phẳng là thứ mà nhà thầu sơn phủ sẽ 'xử lý vào phút cuối' là sự hiểu lầm phổ biến nhất và tốn kém nhất trong việc hoàn thiện kho.

Một lớp vữa nhựa resin tự san phẳng hoặc tự cân bằng có thể cải thiện độ nhẵn cục bộ trên một diện tích khiêm tốn, nhưng nó không thể thay thế cho một tấm sàn được đặt đúng cách và nó sẽ không khắc phục được độ cao/độ dốc lớn hay một tấm sàn bị nghiêng. Việc khắc phục một tấm sàn thực sự ngoài dung sai là một biện pháp xử lý tấm sàn, chẳng hạn như mài kim cương các điểm cao hoặc một thao tác san phẳng bằng vật liệu xi măng, chứ không phải là một quyết định về lớp phủ.

Độ phẳng so với độ cao/độ dốc — hai thứ khác nhau

Độ phẳng và độ cao/độ dốc thường được dùng lẫn lộn trong trò chuyện, nhưng chúng đo các khuyết tật khác nhau. Độ phẳng là sự gợn sóng bề mặt trong khoảng ngắn: những gờ nhô và lõm mà bạn sẽ cảm nhận được nếu rê một thước thẳng ngang qua một đoạn sàn nhỏ. Độ cao/độ dốc là sự thay đổi cao độ tổng thể trên những khoảng cách dài hơn, về cơ bản là sàn có nghiêng hay trồi sụt lên xuống khắp phòng hay không.

Một sàn có thể rất phẳng nhưng không bằng độ cao: hãy hình dung một bề mặt nhẵn không có gờ cục bộ nhưng vẫn hạ thấp dần từ đầu này sang đầu kia của tòa nhà. Nó cũng có thể bằng độ cao tổng thể nhưng không phẳng, với mặt phẳng trung bình đúng nhưng bề mặt cục bộ gợn sóng. Giá kệ cao tầng quan tâm sâu sắc đến cả hai, nhưng vì những lý do khác nhau, đó là lý do các tiêu chuẩn tách riêng chúng.

Dùng đúng thuật ngữ quan trọng về mặt thương mại, bởi chỉ định sai thuộc tính sẽ lãng phí tiền. Đòi hỏi độ cao/độ dốc chặt chẽ trên toàn bộ tòa nhà khi vận hành chỉ cần độ phẳng cục bộ dọc theo các đường bánh xe, hoặc ngược lại, sẽ hoặc là ràng buộc quá mức lớp tấm sàn hoặc là để hoạt động vận hành gặp rủi ro.

Các tiêu chuẩn: TR34, ASTM E1155 và EN 15620

Có hai khung độ phẳng chủ đạo và một tiêu chuẩn về phía giá kệ, và chúng không phải là cùng một thứ. Tài liệu tham chiếu của Anh, châu Âu và phổ biến ở châu Á là TR34, do The Concrete Society xuất bản với tựa đề Concrete Industrial Ground Floors. TR34 định nghĩa các cấp độ phẳng chuyển động tự do FM1, FM2 và FM3 cho các sàn nơi xe di chuyển theo bất kỳ hướng nào, và nó định nghĩa các hạng mục chuyển động định hướng riêng cho giá kệ lối đi rất hẹp nơi một chiếc xe chạy theo một đường cố định dọc lối đi. Trong nhóm các cấp chuyển động tự do, FM2 là một sàn kho tổng quát chất lượng tốt tiêu chuẩn, FM1 chặt hơn, và FM3 lỏng hơn.

Thị trường Hoa Kỳ thay vào đó sử dụng ASTM E1155, hệ thống chỉ số F. Nó báo cáo hai con số: FF, Độ Phẳng Sàn (Floor Flatness), đặc trưng cho sự gợn sóng bề mặt trong khoảng ngắn, và FL, Độ Cao/Độ Dốc Sàn (Floor Levelness), đặc trưng cho sự thay đổi cao độ trên các khoảng dài hơn. Một chỉ số F cao hơn nghĩa là một sàn phẳng hơn hoặc bằng độ cao hơn.

EN 15620 lại là một loại hoàn toàn khác: nó bao trùm các dung sai lắp đặt giá kệ — độ lệch phương thẳng đứng và độ lệch tuyến cho phép của bản thân kết cấu giá kệ. Nó nằm ở phía giá kệ của giao diện, không phải phía tấm sàn, và nó được tham chiếu song song cùng, chứ không thay thế cho, một cấp độ phẳng sàn.

Vì sao độ phẳng quan trọng về mặt thương mại

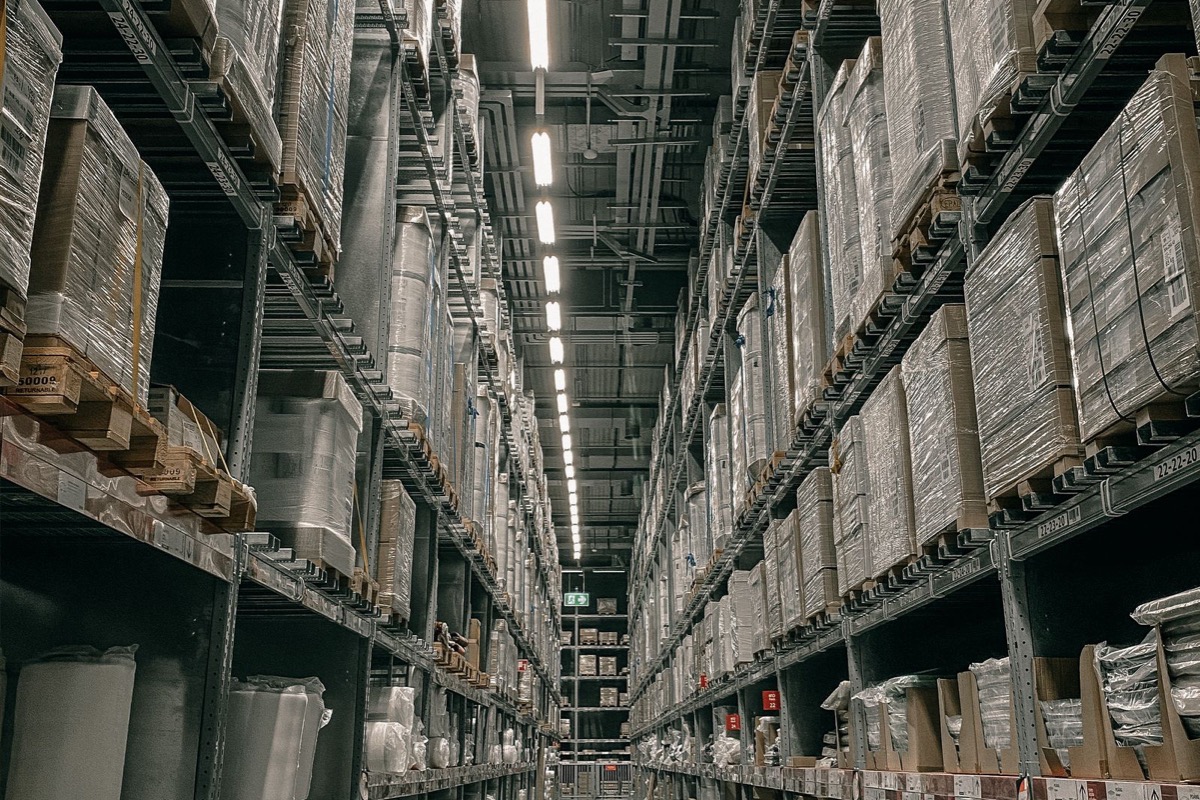

Trong một kho cao tầng lối đi rất hẹp, lý do độ phẳng đáng để trả tiền là đòn bẩy hình học. Một cột nâng cao khuếch đại một sai lệch nhỏ trong sàn thành một dao động lớn ở đỉnh cột, nên một chỗ lõm cỡ milimét dưới một bánh xe trở thành nhiều centimét chuyển động ở độ cao mười lăm mét. Chuyển động đó gây rủi ro cho tải hàng hoặc cột chạm vào giá kệ, và buộc xe phải chạy chậm lại để giữ an toàn, điều này trực tiếp làm giảm năng suất. Đây là lý do độ phẳng chuyển động định hướng được chỉ định và khảo sát dọc theo các đường bánh xe thay vì trên toàn bộ sàn.

Trong lưu trữ chuyển động tự do tổng quát, nơi xe nâng và xe nâng với tay vươn di chuyển theo bất kỳ hướng nào và độ cao nâng khiêm tốn hơn, các đòi hỏi thấp hơn và một sàn chuyển động tự do cấp FM2 thường là đủ. Do đó quyết định được chi phối bởi thiết bị bốc dỡ và chiều cao giá kệ, chứ không phải bởi mong muốn có một sàn phẳng nhất có thể chỉ vì mục đích tự thân.

Một câu hỏi riêng biệt thường bị nhầm lẫn với độ phẳng là khả năng chịu tải. Việc một tấm sàn có thể chịu được tải điểm từ các chân giá kệ chất tải hay không là một vấn đề kết cấu dành cho kỹ sư kết cấu, được xác định bởi độ dày tấm sàn, cốt thép, nền phụ và thiết kế. Độ phẳng và khả năng chịu tải là những câu hỏi khác nhau, và cả cấp độ phẳng lẫn lớp phủ đều không cho bạn biết bất cứ điều gì về mức chịu tải.

Lớp phủ có thể và không thể làm gì về độ phẳng

Một lớp phủ nhựa resin xứng đáng có mặt nhờ bổ sung một bề mặt chịu mài mòn cứng, dễ vệ sinh, kháng hóa chất cho một tấm sàn — chứ không phải nhờ thay đổi hình học của tấm sàn. Bởi nó đi theo biên dạng bên dưới, một lớp phủ thi công bằng con lăn hoặc lớp phủ mỏng để lại độ phẳng nền về cơ bản không đổi. Một hệ thống tự san phẳng hoặc tự cân bằng có thể bổ sung độ nhẵn cục bộ khiêm tốn bằng cách chảy san bằng kết cấu bề mặt nhỏ trên một diện tích hạn chế, nhưng nó không thể khắc phục độ phẳng lớn, không thể khắc phục độ nghiêng, và không bổ sung khả năng chịu tải kết cấu nào.

Ở nơi mục tiêu là độ nhẵn cục bộ — ví dụ, một tấm sàn hơi không đều nhưng trong dung sai cần một bề mặt hoàn thiện nhẵn hơn để vệ sinh hoặc cho lưu thông bánh xe — một loại epoxy tự san phẳng như Sparcofloor SL 200 có thể phù hợp, và chỉ cho vai trò làm nhẵn cục bộ đó. Nó không phải là một thao tác san phẳng và tính phù hợp của nó nên được xác nhận qua đánh giá kỹ thuật đối chiếu với bề mặt nền, lưu thông và độ phẳng vốn đã tồn tại trong tấm sàn.

Nếu một cuộc khảo sát cho thấy tấm sàn ngoài dung sai, câu trả lời trung thực là tấm sàn phải được khắc phục trước: mài các điểm cao xuống hoặc thi công một hợp chất san phẳng bằng vật liệu xi măng như một biện pháp xử lý tấm sàn, theo sau công tác chuẩn bị đúng cách. Việc làm cho tấm sàn đúng trước tiên được đề cập trong hướng dẫn chuẩn bị bề mặt bê tông, và tình trạng độ ẩm của tấm sàn đó phải được kiểm tra như trình bày trong bài viết về thử độ ẩm bê tông trước khi phủ trước khi bất kỳ nhựa resin nào được thi công.

Những sai lầm phổ biến và một danh mục kiểm tra thông số kỹ thuật

Hầu hết các tranh chấp về độ phẳng đều bắt nguồn từ một số ít sai lầm có thể tránh được. Nhận ra chúng sớm giữ trách nhiệm ở đúng bên và ngăn nhà thầu sơn phủ bị đổ lỗi cho một khuyết tật của tấm sàn.

Hãy dùng danh mục kiểm tra dưới đây khi viết hoặc rà soát một thông số kỹ thuật sàn kho để yêu cầu về độ phẳng là rõ ràng và được quy trách nhiệm đúng đắn trước khi bất kỳ ai báo giá một lớp phủ.

• Sai lầm phổ biến: kỳ vọng một lớp phủ khắc phục một tấm sàn ngoài dung sai — độ phẳng được ấn định trong tấm sàn, nên hãy khắc phục tấm sàn trước.
• Sai lầm phổ biến: chỉ định FM2 cho một lối đi VNA thực sự cần một hạng mục chuyển động định hướng dọc theo các đường bánh xe.
• Sai lầm phổ biến: nhầm lẫn độ phẳng (gợn sóng khoảng ngắn) với độ cao/độ dốc (độ nghiêng tổng thể).
• Sai lầm phổ biến: đánh đồng độ phẳng với khả năng chịu tải — mức chịu tải là vấn đề của kỹ sư kết cấu, không phải một cấp độ phẳng.
• Danh mục kiểm tra — chỉ định kiểu chuyển động: chuyển động tự do hay chuyển động định hướng (VNA), nêu rõ chiều cao cột và thiết bị bốc dỡ.
• Danh mục kiểm tra — chỉ định cấp độ phẳng và tiêu chuẩn: cấp FM theo TR34, FF/FL theo ASTM E1155, và mọi dung sai giá kệ theo EN 15620.
• Danh mục kiểm tra — chỉ định phương pháp khảo sát và thời điểm thực hiện (trên tấm sàn, trước khi phủ).
• Danh mục kiểm tra — phân định trách nhiệm rõ ràng: bên đặt tấm sàn chịu trách nhiệm về độ phẳng; bên thi công lớp phủ chịu trách nhiệm về lớp phủ.
